亚洲18女电影在线观看_夜夜操天天操亚洲_亚洲精品大片_国产ts人妖一区二区三区

       在光譜分析儀中，無(wú)論是光譜的定性分析還是定量分析，都要求分析方法有一定的檢出限、靈敏度、準(zhǔn)確度及速度，定性分析主要要求有較低的檢出限，定量分析則主要要求有較高靈敏度和準(zhǔn)確度，在滿(mǎn)足上述要求前提下，滿(mǎn)足速度要求。光譜分析的試樣，有固體狀態(tài)，采用不同的處理方法，才能達(dá)到上述要求。

       金屬和合金這類(lèi)導(dǎo)體作光譜分析時(shí)，由于其本身具有導(dǎo)電性，因此可以直接作為分析間隙的電極。受光源激發(fā)的表面必須作適當(dāng)?shù)奶幚?，這是因?yàn)樵嚇拥谋韺优c內(nèi)部的化學(xué)成分往往有一定差異，需清除表層后，才能獲得反映試樣真實(shí)成分的光譜。

       1.試樣表里成分差異的原因

       試樣的表層與內(nèi)部的成分差異通常由下列幾種原因引起:

       ①銹蝕（普通鋼材、有色金屬）

       ②氧化皮（鍛件、熱扎鋼材）

       ③偏析（鑄件）

       ④表面覆蓋層（如防銹鋁表面的包鋁層）

       ⑤燒損（熱處理件）

       ⑥鍍層、涂層、滲層

       ⑦污染

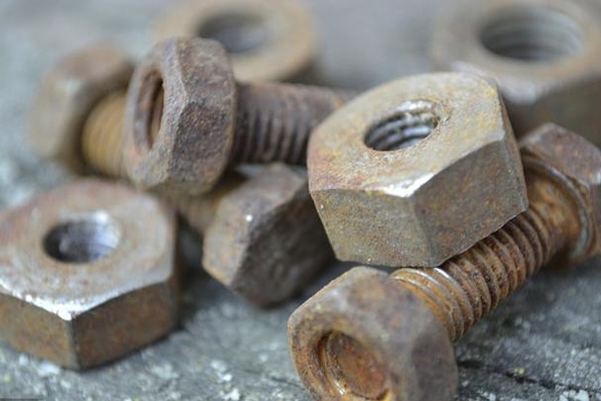

鐵件銹蝕

       2.試樣的加工

       不同的金屬與合金應(yīng)采用不同的方法加工受激表面。

       ①鋼材（普通鋼、耐熱鋼、高溫合金等）可以用砂輪或砂輪片打磨出一個(gè)光潔的平面，打磨時(shí)應(yīng)該注意以下幾點(diǎn)：

       a.注意選擇砂輪的材料和粒度，碳化硅砂輪不宜打磨分析硅的試樣，氧化鋁砂輪不宜打磨分析鋁的試樣。砂輪砂粒太大，加工表面粗糙，砂粒太小，加工速度太慢，一般以60”為宜。

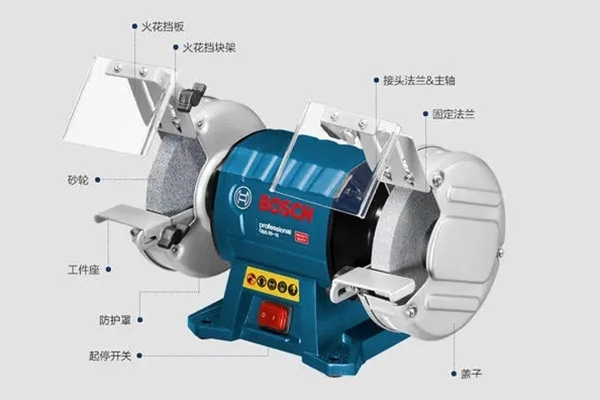

砂輪機(jī)

       b.打磨深度足夠，以保證去掉成分差異的表層。

       c.試樣不可過(guò)熱，不能使表面氧化。

       ②有色金屬或合金（鋁、銅、鎂、鋅、鉛、錫及其合金）應(yīng)用銼刀加工，或用車(chē)床、銑床加工。使用銼刀時(shí)，應(yīng)一個(gè)牌號(hào)一套銼刀（一粗、一細(xì)），加工過(guò)程中應(yīng)經(jīng)常清除銼刀上的金屬屑末，以免屑末在加工面上拖壓出槽痕，同時(shí)可避免試樣間的互相污染。

       各類(lèi)加工完的試樣，在分析前鄙要用酒精棉球進(jìn)行認(rèn)真的清洗。

       3.對(duì)試樣的形狀尺寸要求

       不同種類(lèi)的光譜分析儀在對(duì)試樣的形狀尺寸上要求也不同，直讀光譜儀試樣直徑25-35mm，厚度40-50mm，X熒光光譜儀試樣直徑需要30-50mm，厚度要大于1mm。
